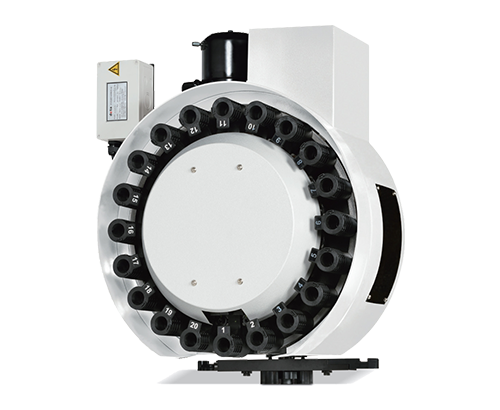

立型マシニングセンターツールマガジン
R3DE4(30 x 20T)
| R3GK4 | R3DK4 | R3DK4(同期する） | R4DK4 | MR4DK | MR4AK | MR4BK | MR4LK | MR4CK | MR4JK | ||
| ツール仕様 | #30 BT / CAT / DIN | #40 BT / CAT /DIN / HSK40 / HSK50 /HSK63 | |||||||||
| 刀具容量 | 16T | 20T | 20T | 20T | 20T | 24T | 24T | 28T | 30T | 36T | |
| カッターピッチ | mm | 80 | 80 | 80 | 80 | 95 | 80 | 95 | 68 | 76 | 68 |
工具最大径 隣接工具/空隣接工具 | mm | 75/150 | 75/150 | 75/150 | 75/150 | 90/180 | 75/150 | 90/180 | 5/130 | 75/150 | 5/130 |
| ナイフの重量 | kg | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 工具交換時間 | sec/60hz | 0.8 | 0.8 | 0.8 | 1.3~1.5 | 1.3~1.5 | 1.3~1.5 | 1.3~1.5 | 1.3~1.5 | 1.3~1.5 | 1.3~1.5 |
| マガジン速度 | sec/tool | 0.5 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.4 |
| 工具交換タイプ | ローラーカムカム | ||||||||||
