立型マシニングセンターツールマガジン

MC5CQ(50X30T)

チェーンプレートタイプ+ロータリーサブツールスリーブ+カムボックスツールチェンジ機構

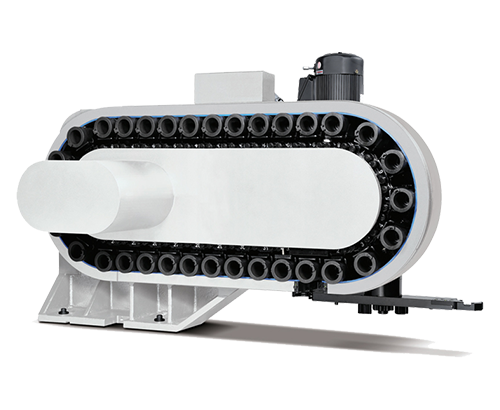

立型マシニングセンターツールマガジン

特徴

1. アーム内部へのクーラントの浸入を防ぐ完全防水アーム。

2. グリッパを別部品化しているため、異なるポケット(BT/CAT/DIN/HSK)間での仕様変更が容易です。

3. 特別に設計されたトラックがホイールに重なり、「ストリングリフト効果」を回避し、チェーン動作時の低騒音と低振動を保証します。

4. ツールシフターを使用して、ツールをマガジンからスペアポケットに移します。シフターにはリニアガイドを採用し、安定した正確なツールシフトを実現します。

鍊钣式 + 旋转副刀套 + 凸轮箱换刀机构.jpg

製品仕様書



MC5CQMC5AMC5B/MC5BQMC5FQ(油圧)MC5RA(油圧)
ツール仕様
#50 BT / CAT  /DIN / HSK100
刀具容量
30T32T40T60T60T
カッターピッチmm127127127127127

工具最大径

隣接工具/空隣接工具

mm125/229125/229125/229125/229125/229
ナイフの重量kg1515151515
工具交換時間sec/60hz2.52.52.52.52.5
マガジン速度sec/tool0.780.780.780.780.6
工具交換タイプ
ローラーカムカム
