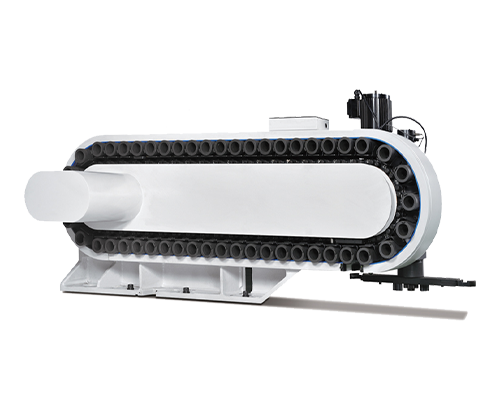

立型マシニングセンターツールマガジン

MC4DQ(40 x 48T)

チェーン式+ナイフスリーブリバースナイフ+カムボックスツールチェンジ機構

立型マシニングセンターツールマガジン

特徴

1. アーム内部へのクーラントの浸入を防ぐ完全防水アーム。

2. グリッパを別部品化しているため、異なるポケット(BT/CAT/DIN/HSK)間での仕様変更が容易です。

3. 特別に設計されたトラックがホイールに重なり、「ストリングリフト効果」を回避し、チェーン動作時の低騒音と低振動を保証します。

4. ツールシフターを使用して、ツールをマガジンからスペアポケットに移します。シフターにはリニアガイドを採用し、安定した正確なツールシフトを実現します。


製品仕様書



MC4A/MC4AQMC4B/MC4BQMC4DQMC4FQC4RBV
ツール仕様
#40 BT / CAT  /DIN / HSK40 / HSK50 / HSK63
刀具容量
32T40T48T60T54T
カッターピッチmm76.276.276.276.276.2

工具最大径

隣接工具/空隣接工具

mm75/12775/12775/12775/12775/127
ナイフの重量kg88888
工具交換時間sec/60hz1.3~1.51.3~1.51.3~1.51.3~1.51.3~1.5
マガジン速度sec/tool0.50.50.50.50.2(Servo)
工具交換タイプ
ローラーカムカム
