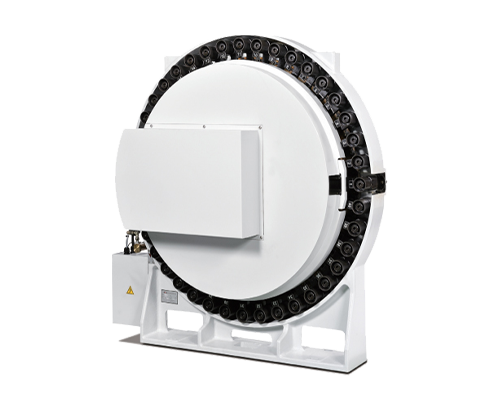

横型マシニングセンタツールマガジン

HMR4E(HSK63A X 40T)

円盤式+ナイフセット逆刃+カムボックス交換機構

横型マシニングセンタツールマガジン

特徴

1. アーム内部へのクーラントの浸入を防ぐ完全防水アーム。

2. グリッパを別部品化しているため、異なるポケット(BT/CAT/DIN/HSK)間での仕様変更が容易です。

3. 特別に設計されたトラックがホイールに重なり、「ストリングリフト効果」を回避し、チェーン動作時の低騒音と低振動を保証します。

4. ツールシフターを使用して、ツールをマガジンからスペアポケットに移します。シフターにはリニアガイドを採用し、安定した正確なツールシフトを実現します。

鍊钣式 + 旋转副刀套 + 凸轮箱换刀机构.jpg

製品仕様書



大型ディスク/ナイフホルダーは90度回転します

ツール仕様
#40BT/CAT/DIN/HSK40/HSK50/HSK63#50BT/CAT/DIN/HSK100#40BT/CAT/DIN/HSK40/HSK50/HSK63#50BT/CAT/DIN/HSK100
刀具容量
40T/60T40T/50T24T/30T 24T

工具最大径

隣接工具/空隣接工具

mm76/150110/22075/150105/210
ナイフの重量kg815815
工具交換時間sec/60hz1.52.91.52.9
マガジン速度sec/tool0.15(サーボ)/0.60.3(サーボ)/0.80.60.8
ツール管理モード
任意任意任意任意
工具交換タイプ
ローラーカムカムローラーカムカムローラーカムカムローラーカムカム
