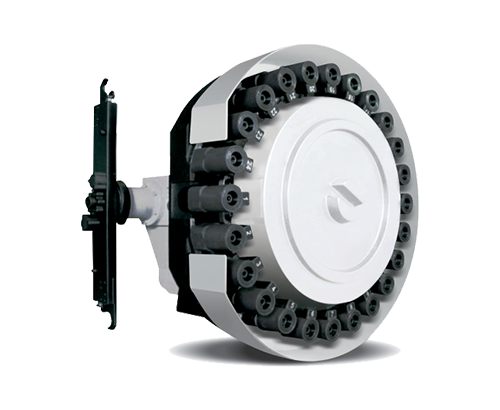

横型マシニングセンタツールマガジン
HMR4AK(40 x 24T)
円盤式+ナイフセット逆刃+カムボックス交換機構
| 大型ディスク/ナイフホルダーは90度回転します | |||||
| ツール仕様 | #40BT/CAT/DIN/HSK40/HSK50/HSK63 | #50BT/CAT/DIN/HSK100 | #40BT/CAT/DIN/HSK40/HSK50/HSK63 | #50BT/CAT/DIN/HSK100 | |
| 刀具容量 | 40T/60T | 40T/50T | 24T/30T | 24T | |
工具最大径 隣接工具/空隣接工具 | mm | 76/150 | 110/220 | 75/150 | 105/210 |
| ナイフの重量 | kg | 8 | 15 | 8 | 15 |
| 工具交換時間 | sec/60hz | 1.5 | 2.9 | 1.5 | 2.9 |
| マガジン速度 | sec/tool | 0.15(サーボ）/0.6 | 0.3(サーボ）/0.8 | 0.6 | 0.8 |
| ツール管理モード | 任意 | 任意 | 任意 | 任意 | |
| 工具交換タイプ | ローラーカムカム | ローラーカムカム | ローラーカムカム | ローラーカムカム | |
