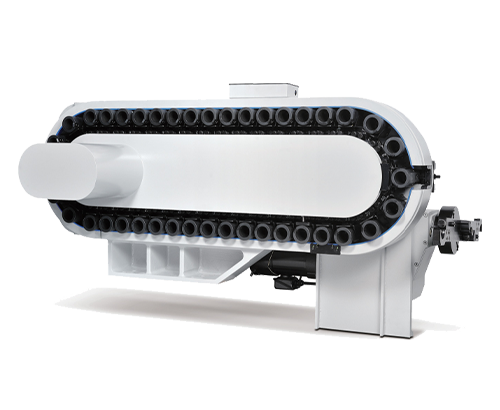

横型マシニングセンタツールマガジン

HC5BQ(50 x 40T)

チェーン式+工具セット反転+カムボックス工具交換機構

横型マシニングセンタツールマガジン

特徴

1. アーム内部へのクーラントの浸入を防ぐ完全防水アーム。

2. グリッパを別部品化しているため、異なるポケット(BT/CAT/DIN/HSK)間での仕様変更が容易です。

3. 特別に設計されたトラックがホイールに重なり、「ストリングリフト効果」を回避し、チェーン動作時の低騒音と低振動を保証します。

4. ツールシフターを使用して、ツールをマガジンからスペアポケットに移します。シフターにはリニアガイドを採用し、安定した正確なツールシフトを実現します。

鍊钣式 + 旋转副刀套 + 凸轮箱换刀机构.jpg

製品仕様書



チェーンタイプ/カッタースリーブ90°回転

ツール仕様
#40BT/CAT/DIN/HSK40/HSK50/HSK63#50BT/CAT/DIN/HSK100
刀具容量
32T/40T/48T/60T32T/40T/60T

工具最大径

隣接工具/空隣接工具

mm

75/127

125/229Q
ナイフの重量kg815
工具交換時間sec/60hz1.3~1.52.9
マガジン速度sec/tool0.60.78
工具管理モード
任意任意
工具交換タイプ
ローラーカムカムローラーカムカム
